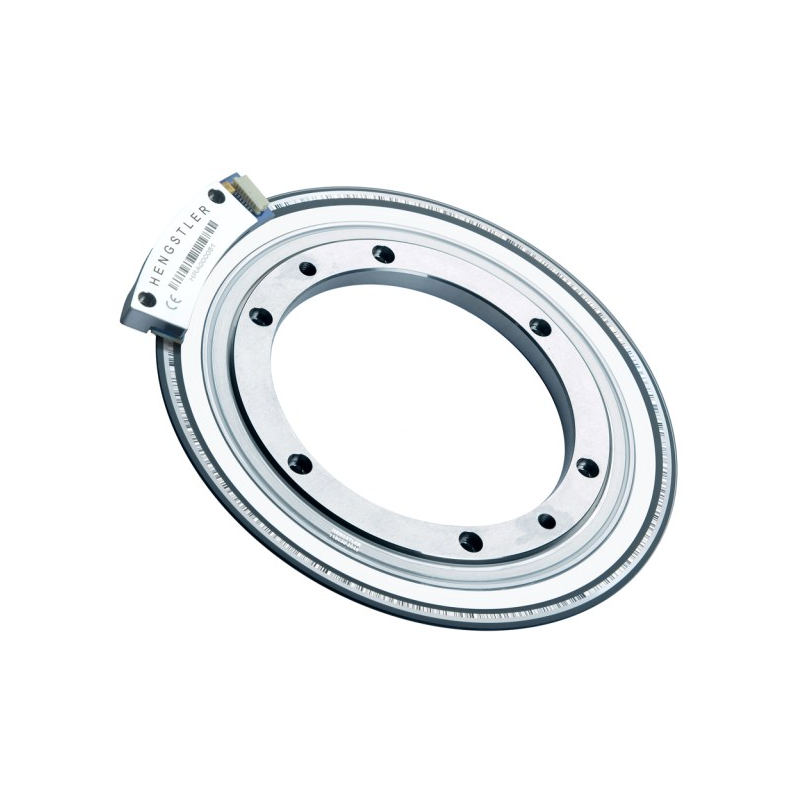

超薄絕對值電機反饋編碼器 HRA

• 直驅電機專用超薄分體式絕對值編碼器

• 全新藍光光學引擎，單圈分辨率可達24位，顯著提升系統剛性

• 高速BiSS-C接口，與市場主流驅動器通信接口兼容

• 自動偏心補償，顯著提升系統精度，降低速度波動

• 超薄設計，安裝深度<10mm

• 碼盤孔徑可達152mm，可選碼盤座安裝，方便快捷

• 最高轉速5000RPM

• 適合鋰電、光伏、半導體、3C和液晶面板等行業應用

穩-速度波動率小

通過采用全新藍光光學引擎，最小尺寸(36mm孔徑)的產品，也達到單圈24位的高分辨率，直驅電機速度波動率小，顯著提升電機剛性。

準-定位精度高

為了獲取高定位精度，使用高分辨率電子顯微鏡進行精確碼盤對中操作，可獲得驅動器未補償?shù)慕^對精度(典型值)±20”以內(80mm孔徑，碼盤同心度5μm以內)，單向重復定位精度±2”以內。調試盒或電腦軟件的自動偏心補償功能，可以顯著提升系統精度，降低速度波動。

狠-定位速度快

采用高速BiSS-C通訊協議，支持10MHz時鐘頻率，31.25μs高速采樣時間，實現快速定位，并且有效降低電機抖動。

小-安裝空間小，空心軸中間可走管線

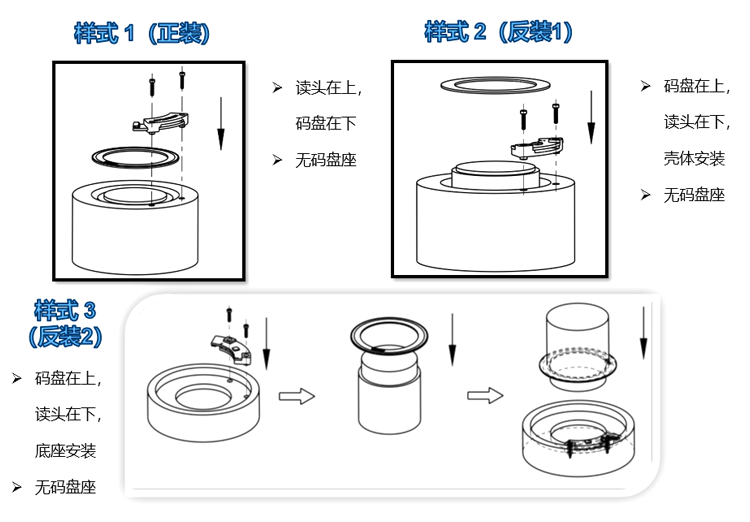

弧形讀頭設計，節省電機安裝空間。超薄設計，安裝深度（無碼盤座）<10mm�？招妮S中間可走管線。針對不同的電機結構，提供多種安裝方式，以及不同孔徑的碼盤/碼盤座。

快-安裝調試快

僅需兩顆螺釘，讀頭就可實現快速精準定位。非超高精度要求的應用，可選碼盤座安裝(頂絲或螺釘固定），方便快捷。自動偏心補償功能可以快速實現碼盤讀頭間偏差檢測和補償優化。

產品參數
